Material: Q690D
Cilindro: Tamaño original
Pluma: 37 pies
Brazo: 28 pies
Cubo: 0,4 CBM
Imprimación/Recubrimiento: Imprimación rica en zinc aplicada en aerosol
Artículo No :
ZX350Orden (MOQ) :
1 SETPago :
TTColor :
OEMPuerto de embarque :
XIAMENTiempo de espera :

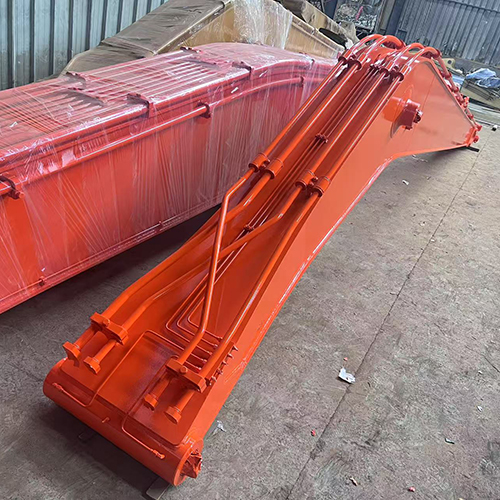

30daysEXCAVADORA BRAZO Y PLUMA DE LARGO ALCANCE
Material: Q690D
Cilindro: Tamaño original
Pluma: 37 pies
Brazo: 28 pies
Cubo: 0,4 CBM
Imprimación/Recubrimiento: Imprimación rica en zinc aplicada en aerosol
▎SITUACIÓN DE CONFIGURACIÓN
▎ACERO CORTE
La incisión es plana para garantizar la precisión del corte de placas de acero.
▎SOLDADURA DE RANURA
Antes de soldar, utilizamos una fresadora de cantos anchos (proceso de conicidad) para fresar el borde de la chapa. De esta manera, la soldadura llega al interior de la chapa de acero y mejora el rendimiento de la estructura.
Para la soldadura se utilizan máquinas de soldar orbitales y se realizan refuerzos y soldaduras manuales en esquinas y refuerzos.
Nuestras plumas y brazos tienen una estructura de caja soldada de gran tamaño y placas gruesas o múltiples para áreas de alto estrés.
Además, el interior tiene una placa de resistencia que lo hace más resistente.
▎MÁQUINA PERFORADORA GRANDE - PERFORACIÓN A TOPE
La eficiencia del procesamiento es mayor, la precisión es mejor y la calidad del producto y la eficiencia laboral mejoran enormemente.
▎TRATAMIENTO SUPERFICIAL DE LA PIEZA DE TRABAJO - GRANALLADO
Las pequeñas bolas de acero de la granalladora grande se utilizan para golpear la superficie de la pieza de trabajo para eliminar el óxido y las pequeñas impurezas de la superficie de la placa de acero, de modo que la superficie de la pieza de trabajo presente el brillo metálico original y aumente la adherencia de la imprimación.
▎TRATAMIENTOS DE IMPRIMACIÓN Y PINTURA
Rocíe con la misma pintura que la fábrica de la excavadora para garantizar un color uniforme.

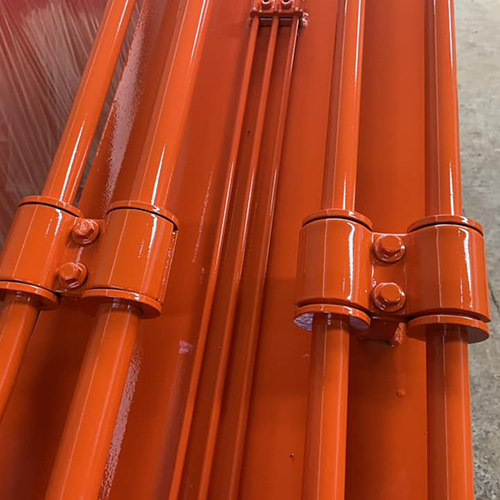

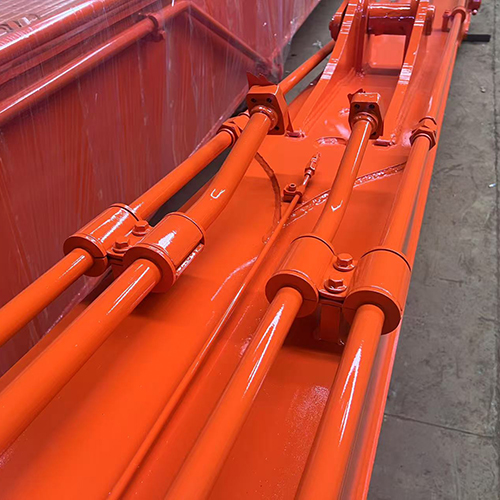

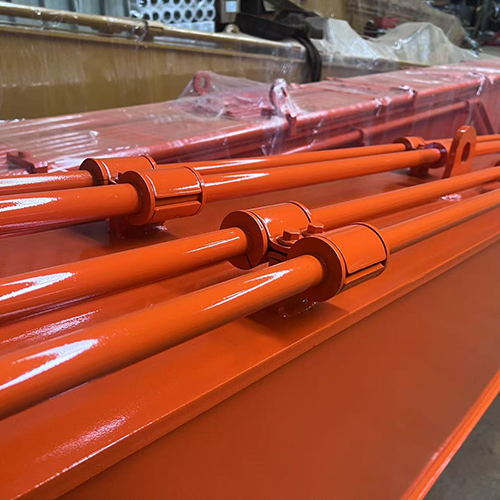

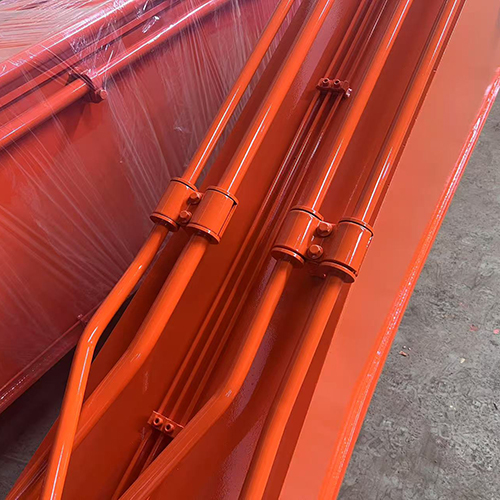

▎TRATAMIENTO DE CURVADO DE TUBERÍAS Y CONDUCTOS DUROS DE ALTA PRESIÓN
1. Brida soldada por fricción y cilindro de aceite: utilice soldadura por fricción de alta velocidad a máquina, que tiene mayor eficiencia y evita soldaduras falsas artificiales y burbujas de aire.
2. Máquina dobladora de tubos automática: utiliza control numérico para controlar el grado de curvatura de la tubería y dobla automáticamente el tubo de acero sin costura, con mayor precisión.
▎SERVICIOS DE PINTURA / EMBALAJE / TRANSPORTE
1. La pintura de color es consistente con la fábrica de excavadoras de marca (color personalizable), utilizando pintura de alta calidad para hacer que el producto sea más delicado y hermoso.
2. Utilizamos film estirable para embalar el producto. (Es importante tener en cuenta el marco de madera de tres capas).
3. Hemos cooperado con numerosas compañías navieras en China durante muchos años, y el servicio de transporte y la eficiencia son excelentes. (Se recomienda FOB/CIF/CNF).
▎CERTIFICADOS E HISTORIA DE LA FÁBRICA
Originalmente estábamos afiliados a una fábrica privada singapurense en China. Siempre nos hemos dedicado exclusivamente a la industria de excavadoras y contamos con una amplia experiencia en datos y fabricación. Ofrecemos accesorios profesionales para excavadoras a distribuidores en muchos países del mundo. Priorizamos la calidad y nos preocupamos por los detalles para que los distribuidores de marcas nos elijan como socios.
(No se muestran información ni fotografías para proteger la privacidad de los clientes)
Tonelaje de la excavadora | T | 20-25 toneladas | 30-36T | 40-47T | |||||
Longitud total | mm | 15200 | 18000 | 18000 | 20000 | 22000 | 20000 | 22000 | |
Radio máximo de excavación | mm | 15000 | 17300 | 17300 | 19200 | 21000 | 19200 | 21000 | |
Profundidad máxima de corte | mm | 10300 | 12500 | 12600 | 14500 | 16000 | 14500 | 16000 | |
Profundidad máxima de corte vertical | mm | 9500 | 11600 | 11700 | 13600 | 15200 | 13600 | 15200 | |
Altura máxima de corte | mm | 12600 | 15300 | 15300 | 17300 | 18500 | 16200 | 17500 | |
Altura máxima de descarga | mm | 10300 | 13000 | 13000 | 15000 | 16000 | 14000 | 15000 | |
Radio de rotación mínimo | mm | 4750 | 5100 | 5100 | 6200 | 6200 | 6200 | 7750 | |
Longitud de la pluma | mm | 9100 | 10500 | 10500 | 11500 | 12500 | 11500 | 12500 | |
Longitud del palo | mm | 6100 | 7500 | 7500 | 8500 | 9500 | 8500 | 9500 | |
Fuerza máxima de corte del palo (ISO) | KN | 83 | 65 | 118 | 95 | 80 | 170 | 139 | |
Fuerza máxima de corte del cucharón (ISO) | KN | 150 | 99 | 153 | 153 | 153 | 153 | 153 | |
Capacidad del cubo | m3 | 0.5 | 0.4 | 1.2 | 0.7 | 0.5 | 1 | 0.8 | |
Grado de rotación del cucharón | grados | 170 | 170 | 170 | 170 | 170 | 170 | 170 | |
Longitud de plegado | mm | 13000 | 14500 | 15000 | 16000 | 17000 | 16000 | 17000 | |
Altura de plegado | mm | 3050 | 3100 | 3300 | 3350 | 3400 | 3450 | 3480 | |
Contrapeso adicional | T | 1 | 3.5 | 4 | 5 | 6 | 5 | 6 |
1. Las plumas de largo alcance se utilizan para dragar ríos, construir puertos, construir ferrocarriles y construir bases, con un amplio alcance operativo, alta eficiencia y alta seguridad.
2, Nuestra empresa fue fundada en 2008 con más de 10 años de experiencia, los ingenieros de la línea de producción tienen más de 10 años de datos y experiencia para todas las marcas de excavadoras diseñadas y plumas de largo alcance personalizadas.
3. Aplicable a todos los modelos de excavadoras, el servicio OEM también está disponible.
4. Proceso de fabricación avanzado, la técnica está en línea con los estándares globales.
5, Tenemos todas las dimensiones de instalación de la mayoría de las excavadoras, podemos personalizar esta pluma de largo alcance para su excavadora.
Antes de soldar, utilizamos una fresadora de cantos anchos (proceso de conicidad) para fresar el borde de la chapa. De esta manera, la soldadura se extiende al interior de la chapa de acero y mejora el rendimiento de la estructura. Además, el interior cuenta con una placa de refuerzo que la hace más resistente.
7. Si es necesario, se puede agregar una tubería adicional para adaptarse a alguna aplicación adicional.
8. Cilindro de palanca de la pluma larga: puede usar su cilindro de palanca original para ahorrar costos. Si necesita el cilindro de palanca, también podemos prepararlo para usted.
9. Algunas piezas se pueden consolidar utilizando una placa más gruesa o superponiendo otra placa para aplicaciones de trabajo pesado.
10. La soldadura se realiza con gas protector, que consiste en una mezcla de 80 % argón y 20 % CO2. Este es el estándar de oro para el gas protector.
11. Antes de soldar, utilizamos una fresadora de cantos anchos para fresar el borde de la chapa. De esta manera, la soldadura puede llegar al interior de la chapa de acero y mejorar el rendimiento de la estructura.
Podemos personalizar el brazo para todo tipo de excavadora según sus necesidades. Solo hágamelo saber.
13. Si necesita que algunas piezas se puedan consolidar utilizando una placa más gruesa o superponiendo otra placa para aplicaciones de trabajo pesado, solo hágamelo saber.
14. No fabricamos el cubo para este brazo extensor según solicitud del cliente. Sin embargo, si necesita que lo preparemos para usted.
